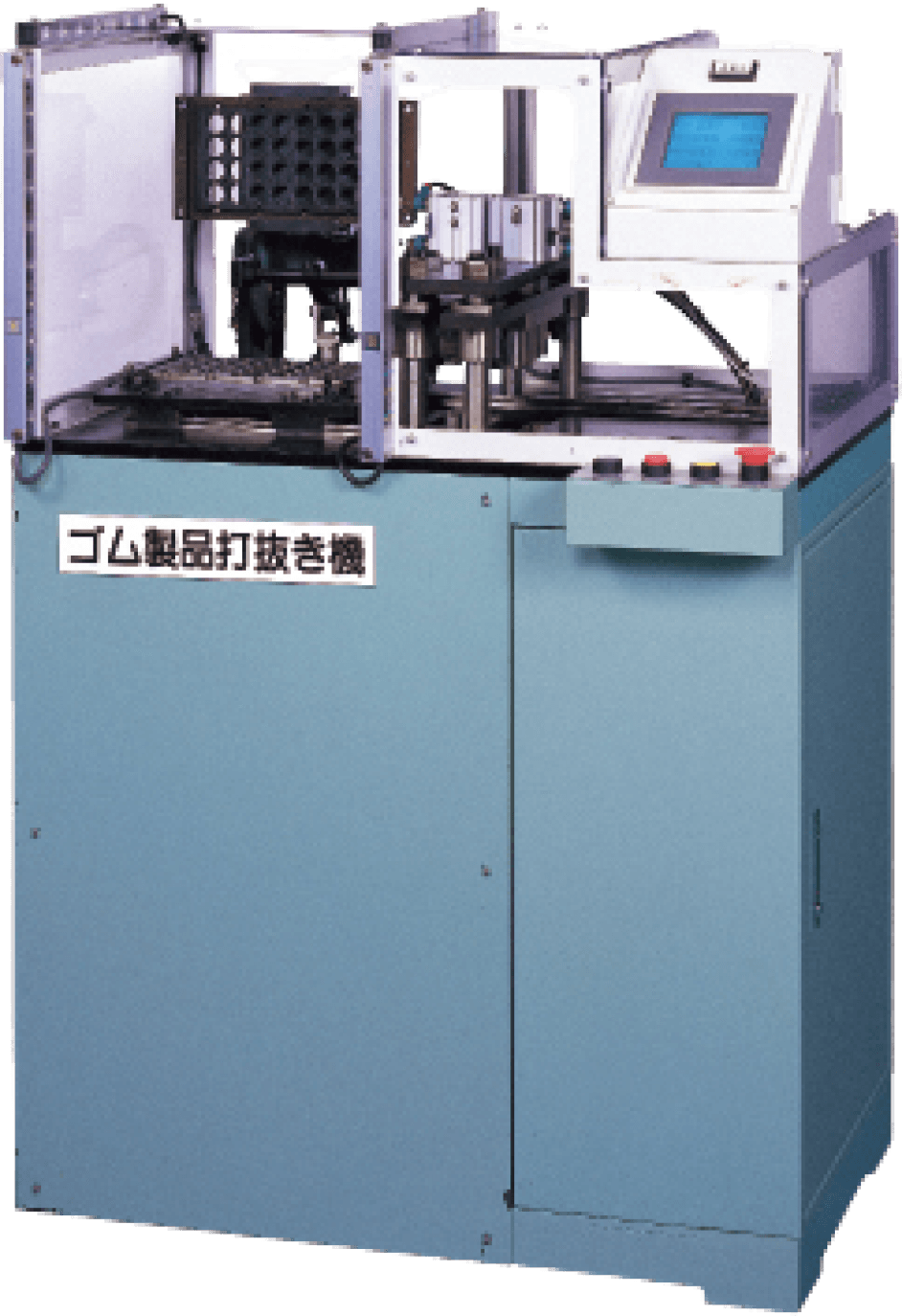

打抜き機FCシリーズ
ハイテクノロジーにより、後工程の作業性アップを実現
- 作業性の向上
- 省人化
- レイアウト変更自在
- サーボモータによる確かな位置決め精度
- 作動パターン登録により少量多種製品に対応
- 異常発生履歴記憶機能により、保全性が向上
- 光線式安全シャッターにより安全性信頼性が向上
FC仕様一覧

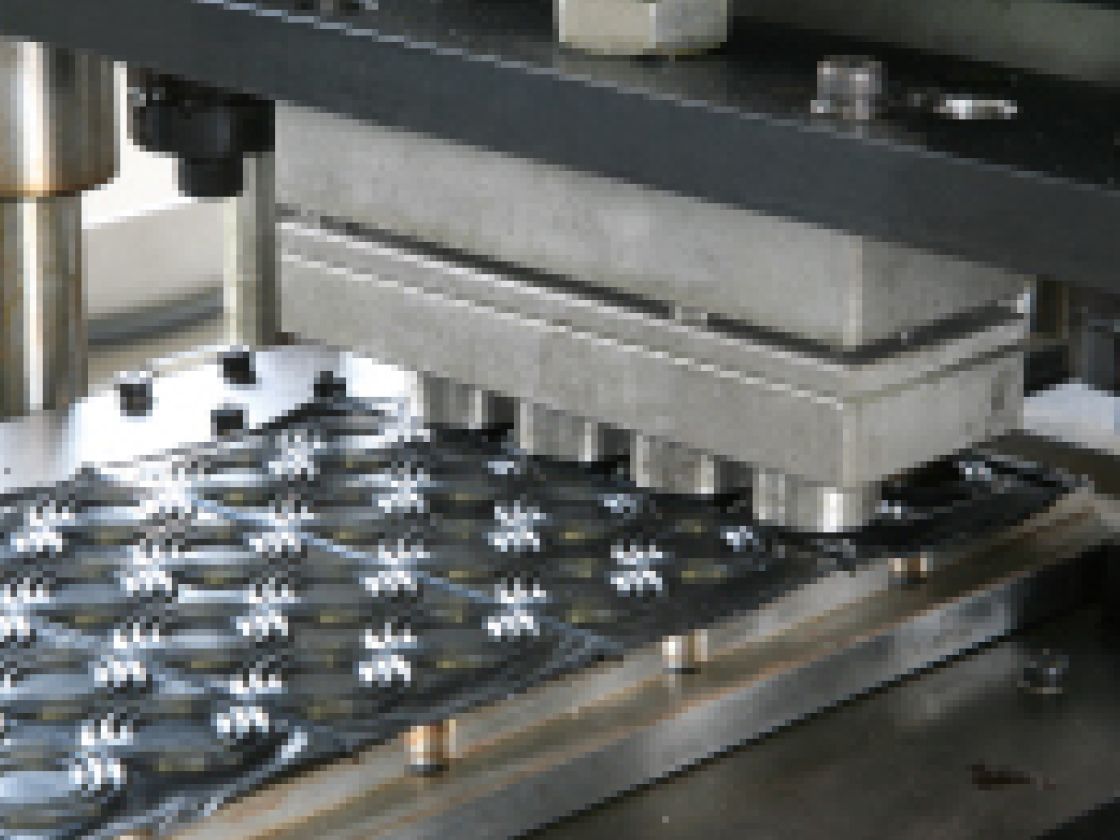

| 打抜き方式 | 上下金型による押し抜き |
|---|---|
| 打抜き型駆動方式 | エアーシリンダ |
| 打抜き力 | 1KN |
| 使用圧力 | 0.49Mpa |
| シート搬送方式 | ACサーボモータ |
| モータ出力 | 100W |
| シート位置決め方式 | アブソリュート方式 |
| 位置精度 | ±0.05mm |
| 打抜き可能シート寸法 | W340×D140mm |
| 打抜き可能製品部寸法 | W310×D132mm |
| 作動パターン登録数 | 40ポイント×6パターン |
| 作動パターン登録方法 | タッチパネル方式 |
| サイクルタイム | 製品数6×24の場合 約100秒（※1） |
| 安全装置 | 光線式エリアセンサ |
| 電源 | AC100V 50/60Hz |
| 装置寸法 | W950×D520×H1310mm |
※1 製品数、ゴム材料、ゴム厚さによりサイクルタイムは変わります。
